ÉQUIPEMENT ET SYSTÈMES DE MANUTENTION DE PRODUITS VRAC



CONFIGURATIONS

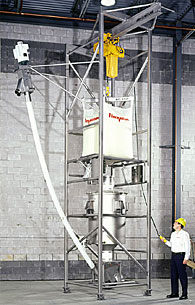

Station de vidange de Big Bags à perte de poids continue avec convoyeur à vis flexible

Station de vidange de Big Bags avec trémie tampon et convoyeur permettant de décharger en continu des Big Bags

Cette station de vidange de Big Bags automatisée de Flexicon est équipée d'une trémie tampon et d’un convoyeur à vis flexible qui permettent un déchargement par perte de poids continue (gravimétrique) directement à partir des Big Bags.

Le volume cubique de la trémie tampon dépasse celui d'un Big Bag entier, ce qui laisse suffisamment de temps pour changer de sac pendant que le logiciel du système passe en mode volumétrique pour un fonctionnement ininterrompu.

L’interface sac-trémie tampon consiste en un collier de serrage SPOUT-LOCK™ placé sur un tube télescopique TELE-TUBE™ à actionnement pneumatique permettant d'établir des connexions étanches à la poussière et sans restriction de débit entre la manchette du sac et le réservoir tampon, et aussi d'appliquer une tension continue automatique sur le sac au fur et à mesure qu'il se vide pour favoriser l'écoulement et l'évacuation. Le tube télescopique soulève le collier de serrage qui connecte de manière hermétique le côté propre de la manchette du sac au côté propre du tube télescopique, puis s'abaisse jusqu'à ce que la manchette du sac soit tendue. Une fois la manchette détachée, l'ensemble télescopique exerce une tension continue vers le bas sur la manchette, allongeant le sac au fur et à mesure qu'il se vide.

Le joint à haute intégrité et étanche à la poussière entre la manchette du sac et le collier de serrage permet un déchargement complet des manchettes de sac de tous les diamètres les plus courants, éliminant ainsi le besoin de vannes Iris couramment utilisées pour réduire les fuites de poussière.

Le déchargeur est également équipé d'activateurs de sac FLOW-FLEXER™ qui soulèvent et abaissent les bords inférieurs opposés du sac à intervalles réguliers, libérant les matériaux compactés, à écoulement difficile et favorisant l'écoulement du matériau dans la manchette de déchargement du sac. Au fur et à mesure que le sac s'allège, la pression des activateurs de sac augmente, étirant le sac en forme de "V" raide, éliminant les zones mortes pour l'évacuation totale du matériau sans intervention manuelle.

La trémie tampon activée est isolée sur des supports en caoutchouc et mise en vibration par un moteur giratoire à poids déséquilibré, favorisant un flux ininterrompu dans la petite trémie tampon du convoyeur à vis flexible (également connu sous le nom de convoyeur à hélice, convoyeur à vis ou convoyeur à spirale) dont la vitesse de rotation est continuellement modifiée pour maintenir un taux de déchargement gravimétrique présélectionné.

Le convoyeur manipule des matériaux en vrac à écoulement facile et difficile, y compris les produits qui ont tendance à s'emmagasiner, former des gâteaux ou des bouchons, à gripper, à s’étaler ou à se fluidifier, sans séparation des produits mélangés.

Le déchargeur de la série BFC est équipé d'un poste de conduite surélevé en option (non illustré) et d'une poutre en I en porte-à-faux avec palan électrique et chariot pour le positionnement des Big Bags. Un déchargeur de la série BFF avec cadre de levage de sacs pour le chargement des sacs par chariot élévateur est également proposé.

L’unité est généralement en acier au carbone avec des finitions industrielles durables ou en acier inoxydable conformément aux normes industrielles, alimentaires, laitières ou pharmaceutiques.
Station-de-vidange-de-Big-Bags-à-perte-de-poids-continue-avec-convoyeur-à-vis-flexible
En savoir plus

Le volume cubique de la trémie tampon activée dépasse celui d'un Big Bag plein

R-0900
